ホーン取り付けを行なった車両情報

グレード　：　ＲＺ
年　　式　：　２０２１年１１月
型　　式　：　３BＡ－ＺＮ８

この車両では、ホーン交換の際にバンパーを取り外す必要があります。車両（ボディー）のキズ付き防止のため、バンパーとボディーが当りそうな箇所（ライトやフェンダー等）へ事前にマスキングテープを貼ることをお薦めします。

※取り外し作業の開始から取り外した部品を全て元に戻すまでの間、エンジンスイッチはＯＦＦのままにしておいてください。

クリップ、フックの外し方・取り付け方

クリップおよびフックの取り外し方と取り付け方を下記に説明します。

≪注意≫
フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、バンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

クリップＡ＆Ｂ

【外し方】
クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

クリップＣ

【外し方】
画像②画像のように中央部を押し込み、クリップ全体を手で引き抜きます。

【取り付け方】
取り外す際に押し込んだ中央部を引き上げ、クリップを車両側の穴へ挿し込み、クリップ中央部をクリップ面と同じ高さまで指で押し込み固定します。

フックＥ＆Ｆ

【外し方】
『フックＥ外し方イメージ図』および『フックＦ外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

以下の手順で、バンパーを外します。

バンパーの脱着作業がともないますので、作業に自信の無い方は、ディーラーまたはカー用品店へ依頼されることをお薦めします。

≪注意≫
フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、バンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

準備・・・運転席側の窓ガラスを完全に下げた状態にしてからボンネットを開けます。

※ここからは、エンジンスイッチをＯＦＦにした状態で作業を行ないます。

• バンパー上面のクリップＡ（２箇所）、ネジＤ（５箇所）を外し、バンパリテーナUPRを外します。
• バンパー下面のクリップＡ（４箇所）、クリップB（４箇所）を外します。
• タイヤハウス内のクリップＣ（左右各３箇所）を外します。
• バンパー両端部のフックＥ（左右各３箇所）を①～③の順番で外します。
• 左右ヘッドライト下のフックＦ（左右各４箇所）を①～④の順番で外すと、バンパーが外れます。バンパー裏にはウィンカーランプの配線がつながれています。バンパーを引きはなし過ぎないようにしてください。
• バンパーが外れましたら、バンパー裏に固定されているウィンカーランプコネクターを外し、バンパーを安全な場所へ移動させます。

純正ホーンを外します。

バンパーを外すと、画像の位置に純正ホーンが２個あります。これを外します。このとき、Ｈｉホーンはブラケットごと外します。

※純正ホーンの端子数は、以下の通りです。
　Ｌｏホーン ： １つ（１端子ホーン）
　Ｈｉホーン ： ２つ（２端子ホーン）

次の手順へ

• ホーン取付（アルファーⅡコンパクト、超音７００ＨＺ、アルファーホーン）　→　５
• ホーン取付（アルファーⅡ、エアバレット、エアロスパイラルⅡ、プラウドホーン、スリムスパイラルⅡ）　→　６

以下の手順で、新設ホーンを取り付けます。

※取付Ｌ形ステーセット（ＳＺ－１１３８）を１セット使用します。

アルファーⅡコンパクト、超音７００ＨＺ、アルファーホーンの場合

新設ホーンは、純正Ｈｉホーン位置とその隣（助手席側）の位置へ取り付けます。

※画像は「アルファーⅡコンパクト」の取り付け例です。
※アルファーホーンを取り付ける場合は、隣同士のホーンが干渉しないように取り付けてください。

• 純正Ｈｉホーン位置へＨｉホーン取り付け
  ①：純正Ｈｉホーン位置へＬ形ステー（ＳＺ－１１３８）の長辺側をM６ボルト、スプリングワッシャー、平ワッシャー（別途準備）で画像のように固定します。
  ②：固定したＬ形ステー（ＳＺ－１１３８）にボルトセット（取付Ｌ形ステーセット同梱）でホーンを固定します。

• 純正Ｈｉホーンの隣（助手席側）位置へＬｏホーン取り付け
  ③：純正Ｈｉホーンの隣（助手席側）の位置にあるネジ穴付きサービスホールへＬ形ステー（ＳＺ－１１３８）の長辺側をM６ボルト、スプリングワッシャー、平ワッシャー（別途準備）で画像のように固定します。
  ④：固定したＬ形ステー（ＳＺ－１１３８）にボルトセット（取付Ｌ形ステーセット同梱）でホーンを固定します。

次の手順へ

• ホーン配線（アルファーⅡコンパクト、アルファーホーン）　→　７
• ホーン配線（超音７００ＨＺ）　→　８

以下の手順で、新設ホーンを取り付けます。

※取付Ｌ形ステーセット（ＳＺ－１１３８）を１セット使用します。

アルファーⅡ、エアバレット、エアロスパイラルⅡ、プラウドホーン、スリムスパイラルⅡの場合

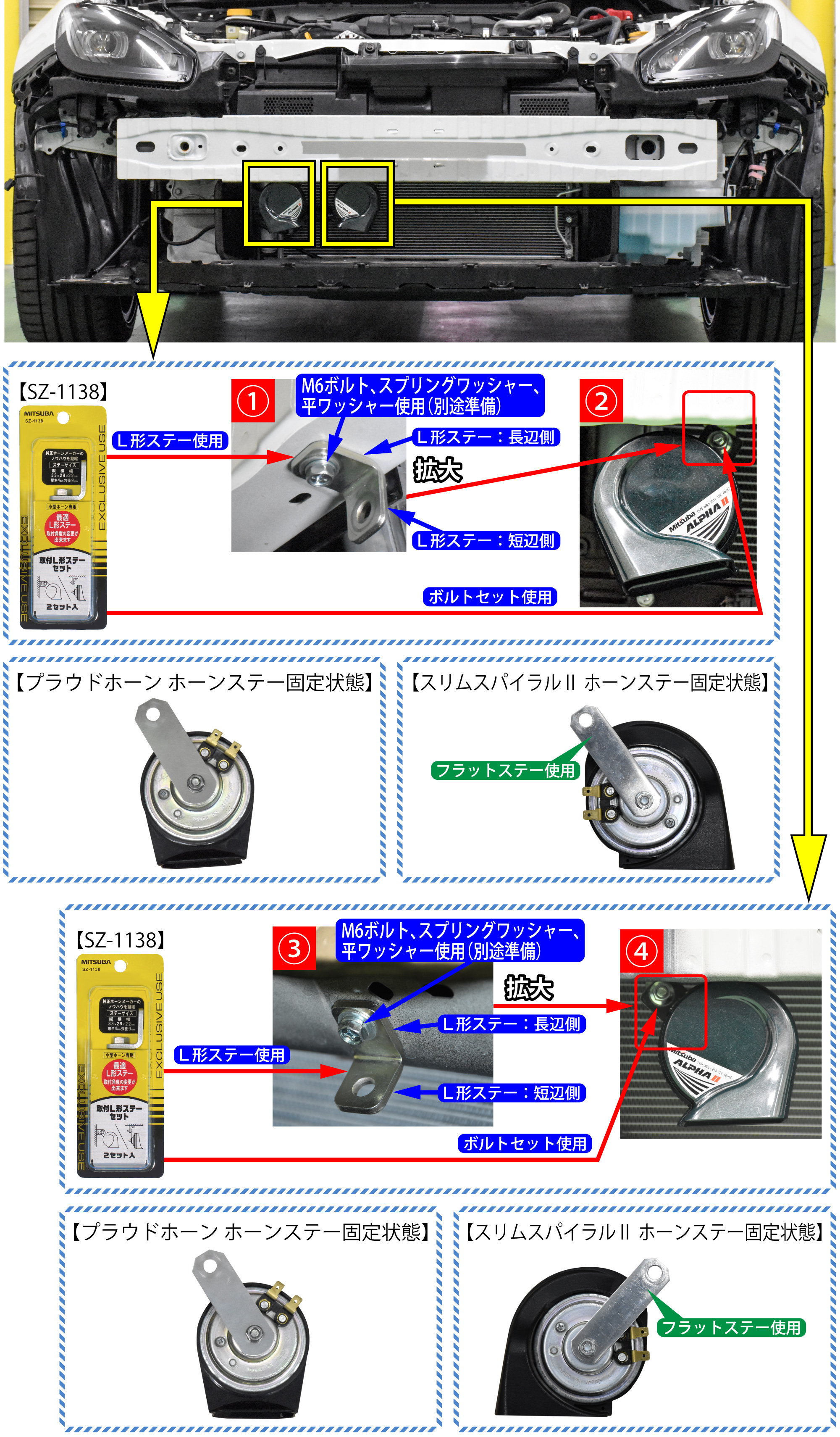

新設ホーンは、純正Ｈｉホーン位置とその隣（助手席側）の位置へ取り付けます。

※画像は「アルファーⅡ」の取り付け例です。

• 純正Ｈｉホーン位置へＨｉホーン取り付け
  ※プラウドホーンの場合はＬｏホーンを取り付けます。
  ①：純正Ｈｉホーン位置へＬ形ステー（ＳＺ－１１３８）の長辺側をM６ボルト、スプリングワッシャー、平ワッシャー（別途準備）で画像のように固定します。
  ②：固定したＬ形ステー（ＳＺ－１１３８）にボルトセット（取付Ｌ形ステーセット同梱）でホーンを固定します。

• 純正Ｈｉホーンの隣（助手席側）の位置へＬｏホーン取り付け
  ※プラウドホーンの場合は、Ｈｉホーンを取り付けます。
  ③：純正Ｈｉホーンの隣（助手席側）の位置にあるネジ穴付きサービスホールへＬ形ステー（ＳＺ－１１３８）の長辺側をM６ボルト、スプリングワッシャー、平ワッシャー（別途準備）で画像のように固定します。
  ④：固定したＬ形ステー（ＳＺ－１１３８）にボルトセット（取付Ｌ形ステーセット同梱）でホーンを固定します。

次の手順へ

• ホーン配線　→　７

新設ホーンの配線を行ないます。

≪注意≫
配線接続後のホーン吹鳴確認は、以下の手順で確認してください。
①：取り外したバンパーを車両側へ一旦仮り付けをして『３．取り外し１－６』で取り外したウィンカーランプコネクターを再接続します。
※仮り付けしたバンパーが、脱落しないように十分注意して行なってください。
②：エンジンスイッチがＯＦＦのまま、ホーンボタンを押し、ホーンが正常に吹鳴するか確認します。

アルファーⅡコンパクト、プラウドホーン、スリムスパイラルⅡ、アルファーⅡ、エアバレット、エアロスパイラルⅡ、アルファーホーンの場合

ホーンの配線は、下記の方法で配線します。
今回、ラクラク取付セット（ＳＺ－１１３１）を使用した際の配線方法を記載します。
※ラクラク取付セット（ＳＺ－１１３１）を１セット使用します。
※ラクラク取付セット（ＳＺ－１１３１）とは、純正ホーンコードと接続するコネクター４個と新設ホーンへ接続する端子が組まれたコードが２組セットになったものです。

• 配線方法
  ラクラク取付セット（ＳＺ－１１３１）を使用して配線します。
  ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※上記注意事項を確認した上で、配線接続後のホーン吹鳴確認を行なってください。

次の手順へ

• 完成　→　９

新設ホーンの配線を行ないます。

※エンジンスイッチは、ＯＦＦのままにしておいてください。

≪注意≫
配線接続後のホーン吹鳴確認は、以下の手順で確認してください。
①：取り外したバンパーを車両側へ一旦仮り付けをして『３．取り外し１－６』で取り外したウィンカーランプコネクターを再接続します。
※仮り付けしたバンパーが、脱落しないように十分注意して行なってください。
②：エンジンスイッチがＯＦＦのまま、ホーンボタンを押し、ホーンが正常に吹鳴するか確認します。

超音７００ＨＺの場合

ホーンの配線は、下記の方法で配線します。

• 配線方法１
  超音７００ＨＺ同梱のハーネスを使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
• 配線方法２（純正のホーン配線に傷が付かない方法）
  超音７００ＨＺ同梱のハーネスと純正変換コード１（ＳＺ－１１５１）を使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※純正変換コード１（ＳＺ－１１５１）は純正配線へ接続し、コネクターで純正配線に傷を付けないために使用します。

※上記注意事項を確認した上で、配線接続後のホーン吹鳴確認を行なってください。

次の手順へ

• 完成　→　９

取り外した部品を元に戻して完成です。
