ムーヴキャンバス（ＬＡ８００Ｓ）のホーン交換
ダイハツ ムーヴキャンバス（ＬＡ８００Ｓ）のホーン交換をご紹介します。
※ご注意
商品のパッケージおよび、取付・取扱説明書に記載されている注意事項を必ずお読みになってから、作業を行なってください。
同じ車種であっても、年式・グレード・オプション品の有無などにより取付方法は変化しますので、参考例としてご覧ください。また、本資料は、お取り付けおよび車検適合等を保証するものではなく、お問い合わせ頂きましてもご回答は出来かねますので、ご了承のほど、よろしくお願いします。
お取り付けに伴う、お車や車載品および商品の故障、事故等の付随的障害等に関し、当社は一切その責任を負いませんので、ご理解のほど、よろしくお願いします。
下記車両で、取り付けが出来たホーンとその取り付けに使用した製品は、以下の通りです。
| 取り付け出来たホーン | ホーン取り付けに使用した製品 | |
|---|---|---|
| ホーン取り付け部品 | ホーン配線 | |
| アルファーⅡコンパクト スリムスパイラル プラウドホーン アルファーⅡ エアロスパイラルⅡ エアバレット アルファーホーン |
取付ステーセットクランク形（SZ-1140） | ホーンハーネスセット（SZ-1133） または ホーンハーネスセット（SZ-1133）+ 純正変換コード1（SZ-1151） |
| 超音７００ＨＺ | 取付ステーセットクランク形（SZ-1140） | 商品同梱ハーネスで配線または 商品同梱ハーネス ＋ 純正変換コード1（SZ-1151） |
1.取り付けを行なった車両
ホーン取り付けを行なった車両情報
グレード ： Ｇ"ＭＡＫＥ ＵＰ ＳＡⅡ"
年 式 ： ２０１６年９月
型 式 ： ＤＢＡ－ＬＡ８００Ａ
備 考 ： 「パノラマモニター対応純正ナビ装着用アップグレードパック」非搭載車両（フロントカメラ非搭載車両）
2.事前準備、クリップ、フックの形状とクリップ、フックの外し方・取り付け方
事前準備
この車両では、ホーン交換の際にバンパーを取り外す必要があります。車両（ボディー）のキズ付き防止のため、バンパーとボディーが当りそうな箇所（ライトやフェンダー等）へ事前にマスキングテープを貼ることをお薦めします。
クリップ、フックの外し方・取り付け方
クリップおよびフックの取り外し方と取り付け方を下記に説明します。
クリップＡ、Ｂ
【外し方】
クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。
【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。
クリップＣ
【外し方】
マイナスドライバー等で画像②のように９０度回転させ、クリップを手で引き抜きます。
【取り付け方】
画像③のようにクリップの凹部を画像と同じ向きに合わせた状態でクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。
フックＤ
【外し方】
『フックＤ外し方イメージ図』のようにバンパーをスライドさせ、引き出します。
【取り付け方】
『フックＤ取り付け方イメージ図』のようにフックをフック穴に挿入し、バンパーをスライドさせ固定します。
≪注意≫
※フック嵌合部を力まかせに引っ張ると、フックやバンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。
3.取り外し１
以下の手順で、バンパーを外します。
バンパーの取り外しに自信の無い方は、ディーラーまたはカー用品店へ依頼されることをお薦めします。
また、「パノラマモニター対応純正ナビ装着用アップグレードパック」搭載車両の場合は、バンパーの取り外しに関する注意点等を事前にディーラーへご確認ください。
- ボンネットを開け、クリップＡ（４箇所）を外します。
- ナンバープレートを外し、ナンバープレート裏とバンパー下面にあるクリップＡ（計７箇所）を外します。

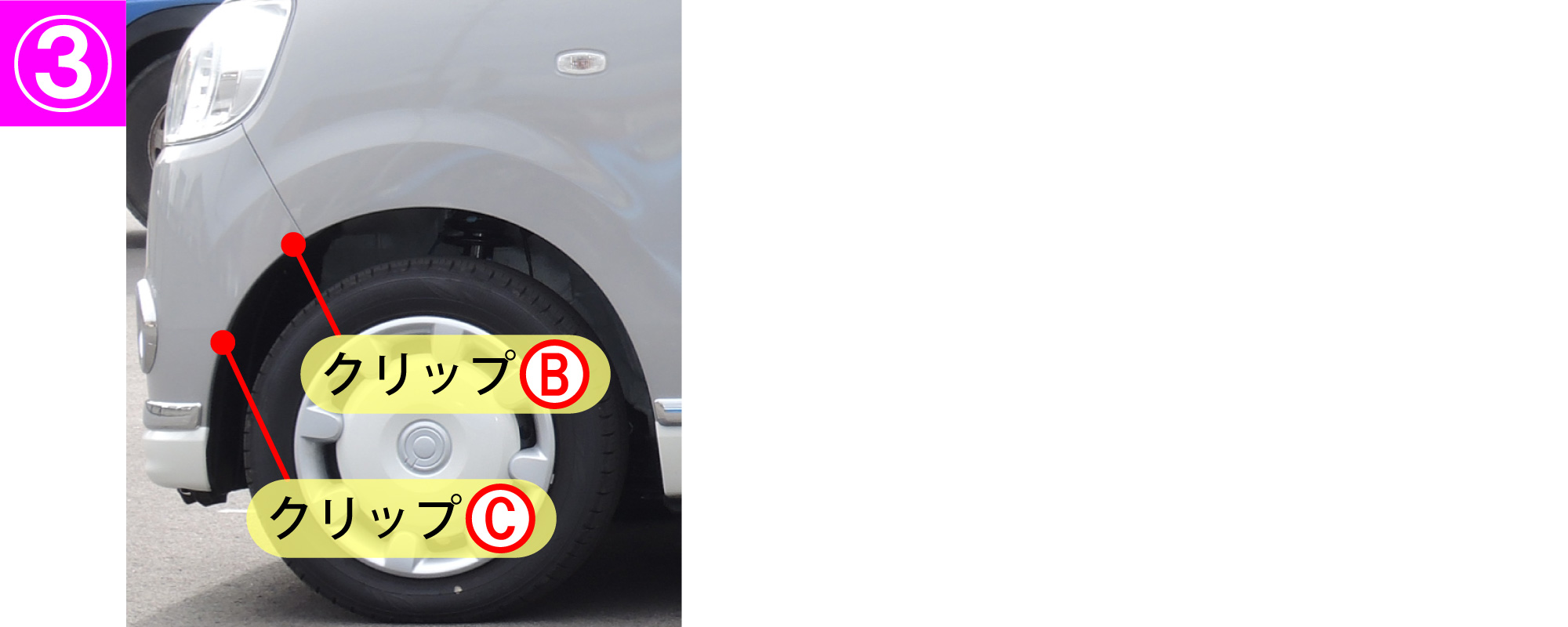

- タイヤハウス内のクリップＢ（左右各１箇所）とクリップＣ（左右各１箇所）を外します。
- バンパー両端部のフックＤ（左右各４箇所）を外すと、バンパーが外れます。このとき、バンパー裏にフォグランプ等の部品が固定されていますので、配線などを損傷させないよう注意してください。
- バンパーが外れましたら、バンパー裏に固定されている部品のコネクターを外し、バンパーを安全な場所へ移動させます。
≪注意≫
※フック嵌合部を力まかせに引っ張ると、フックやバンパーを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。
4.取り外し2
5.ホーン取付方法（アルファーⅡコンパクト、スリムスパイラル、プラウドホーン、アルファーホーン）
以下の手順で、新設ホーンを取り付けます。
※取付ステーセットクランク形（ＳＺ－１１４０）を２セット使用します。
アルファーⅡコンパクト、スリムスパイラル、プラウドホーン、アルファーホーンの場合
新設ホーンは、運転席側のヘッドライト下と助手席側のヘッドライト下へ取り付けます。
※画像は「アルファーⅡコンパクト」の取り付け例です。
- 運転席側ヘッドライト下へＬｏホーン取り付け

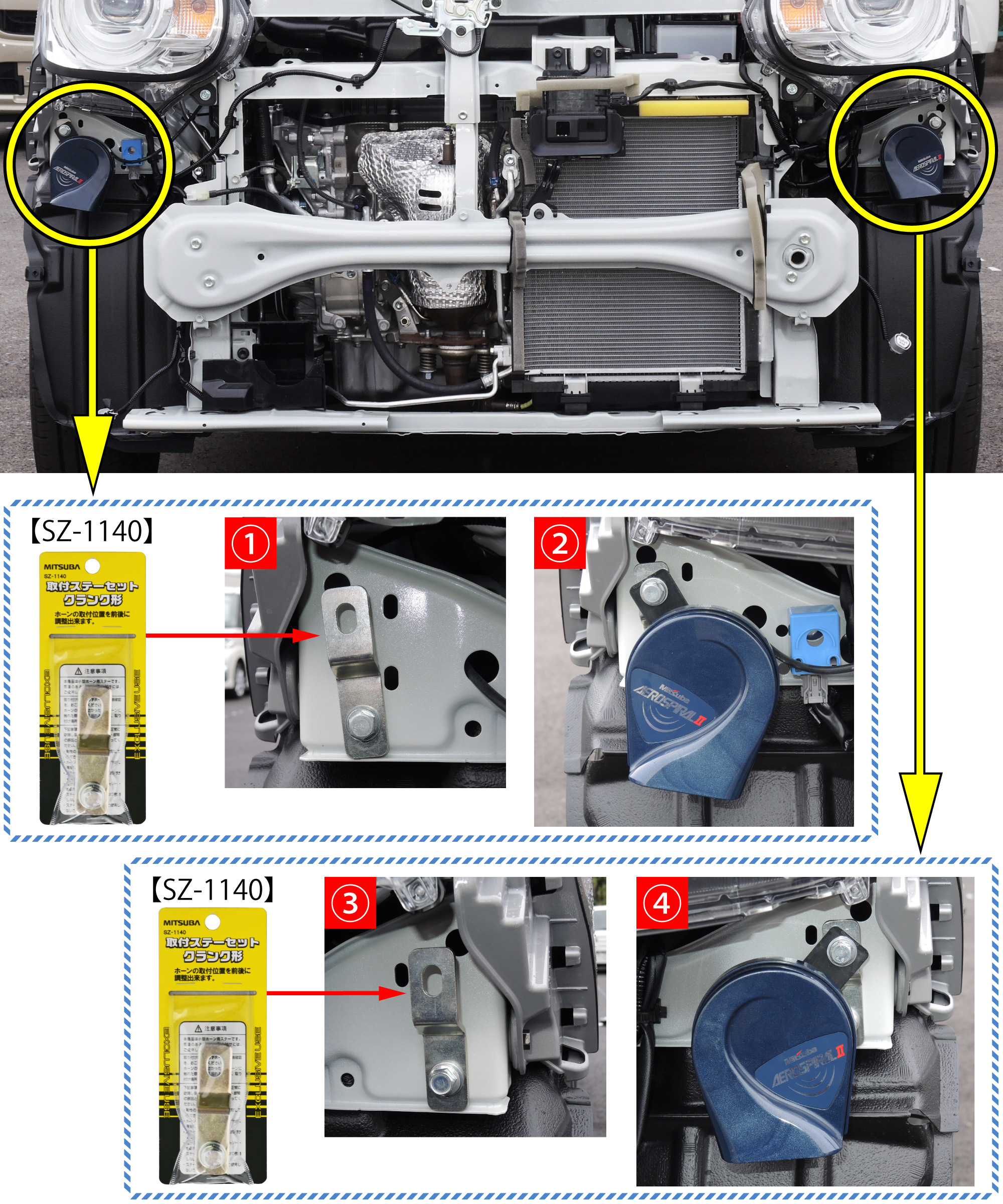

①：ヘッドライト下にあるサービスホールへクランク形ステー（ＳＺ－１１４０）をＭ８ボルト・ナット（取付ステーセットクランク形同梱）で画像のように固定します。
②：固定したクランク形ステー（ＳＺ－１１４０）にＭ８ボルト・ナット（別途準備）でホーンを固定します。
※プラウドホーンの場合は、Ｈｉホーンを取り付けます。
- 助手席側ヘッドライト下へＨｉホーン取り付け
③：ヘッドライト下にあるサービスホールへクランク形ステー（ＳＺ－１１４０）をＭ８ボルト・ナット（取付ステーセットクランク形同梱）で画像のように固定します。
④：固定したクランク形ステー（ＳＺ－１１４０）にＭ８ボルト・ナット（別途準備）でホーンを固定します。
※プラウドホーンの場合は、Ｌｏホーンを取り付けます。
次の手順へ
- ホーン配線 → ８
6.ホーン取付方法（アルファーⅡ、エアロスパイラルⅡ、エアバレット）
以下の手順で、新設ホーンを取り付けます。
※取付ステーセットクランク形（ＳＺ－１１４０）を２セット使用します。
アルファーⅡ、エアロスパイラルⅡ、エアバレットの場合
新設ホーンは、運転席側のヘッドライト下と助手席側のヘッドライト下へ取り付けます。
※画像は「エアロスパイラルⅡ」の取り付け例です。
- 運転席側ヘッドライト下へＬｏホーン取り付け
①：ヘッドライト下にあるサービスホールへクランク形ステー（ＳＺ－１１４０）をＭ８ボルト・ナット（取付ステーセットクランク形同梱）で画像のように固定 します。
②：固定したクランク形ステー（ＳＺ－１１４０）にＭ８ボルト・ナット（別途準備）でホーンを固定します。 - 助手席側ヘッドライト下へＨｉホーン取り付け
③：ヘッドライト下にあるサービスホールへクランク形ステー（ＳＺ－１１４０）をＭ８ボルト・ナット（取付ステーセットクランク形同梱）で画像のように固定 します。
④：固定したクランク形ステー（ＳＺ－１１４０）にＭ８ボルト・ナット（別途準備）でホーンを固定します。
次の手順へ
- ホーン配線 → ８
7.ホーン取付方法（超音７００ＨＺ）
以下の手順で、新設ホーンを取り付けます。
※取付ステーセットクランク形（ＳＺ－１１４０）を２セット使用します。
超音７００ＨＺの場合
新設ホーンは、助手席側のヘッドライト下へ取り付けます。
- 助手席側ヘッドライト下の左側へＬｏホーン取り付け
①：ヘッドライト下にあるサービスホールへクランク形ステー（ＳＺ－１１４０）をＭ８ボルト・ナット（取付ステーセットクランク形同梱）で画像のように固定 します。
②：固定したクランク形ステー（ＳＺ－１１４０）にＭ８ボルト・ナット（別途準備）でホーンを固定します。 - 助手席側ヘッドライト下の右側へＨｉホーン取り付け
③：ヘッドライト下にあるサービスホールへクランク形ステー（ＳＺ－１１４０）をＭ８ボルト・ナット（取付ステーセットクランク形同梱）で画像のように固定 します。
④：固定したクランク形ステー（ＳＺ－１１４０）にＭ８ボルト・ナット（別途準備）でホーンを固定します。
次の手順へ
- ホーン配線 → ９
8.ホーン配線方法（アルファーⅡコンパクト、スリムスパイラル、プラウドホーン、アルファーホーン、アルファーⅡ、エアロスパイラルⅡ、エアバレット）
新設ホーンの配線を行ないます。
アルファーⅡコンパクト、スリムスパイラル、プラウドホーン、アルファーホーン、アルファーⅡ、エアロスパイラルⅡ、エアバレットの場合
ホーンの配線は、下記の何れかの方法で配線します。
今回、ホーンハーネスセット（ＳＺ－１１３３）を使用した際の配線方法を記載します。
※ホーンハーネスセット（ＳＺ－１１３３）とは、ホーン接続用にリレー回路が組まれた配線キットです。ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線出来ます。
ホーンリレーを使用する理由
シングルホーンからダブルホーンへ交換すると、ホーンが２つになるので、単純に電流容量も２倍となり、車両への負担が倍増します。
車両によっては、車両側ヒューズが切れる等の症状が発生する恐れがあり、車両側への負担軽減を目的にホーンリレーの使用を薦めています。
- 配線方法１
ホーンハーネスセット（ＳＺ－１１３３）を使用して配線します。同梱のリレーは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・ボルト・ナット別途準備）ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。 - 配線方法２（純正ホーン配線を傷付けない方法）
ホーンハーネスセット（ＳＺ－１１３３）と純正変換コード１（ＳＺ－１１５１）を使用して配線します。同梱のリレーは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・ボルト・ナット別途準備）ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
※純正変換コード１（ＳＺ－１１５１）は純正配線へ接続し、コネクターで純正配線に傷を付けないために使用します。
※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。
次の手順へ
- 完成 → １０
9.ホーン配線方法（超音７００ＨＺ）
新設ホーンの配線を行ないます。
超音７００ＨＺの場合
ホーンの配線は、超音７００ＨＺ同梱のハーネスを使用し、下記の何れかの方法で配線します。
- 配線方法１
超音７００ＨＺ同梱のハーネスを使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。 - 配線方法２（純正ホーン配線を傷付けない方法）
超音７００ＨＺ同梱のハーネスと純正変換コード１（ＳＺ－１１５１）を使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
※純正変換コード１（ＳＺ－１１５１）は、コネクター等で純正配線を傷付けないために使用します。
※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。
次の手順へ
- 完成 → １０
10.完成
バンパーを戻して完成です。
