ホーン取り付けを行なった車両情報

グレード　：　ＦＺ
年　　式　：　２０１７年２月
型　　式　：　ＤＡＡ－ＭＨ５５Ｓ
備　　考　：「全方位モニター」非搭載車両（フロントカメラ非搭載車両）

事前準備

この車両では、ホーン交換の際にバンパーを取り外す必要があります。車両（ボディー）のキズ付き防止のため、バンパーとボディーが当りそうな箇所（ライトやフェンダー等）へ事前にマスキングテープを貼ることをお薦めします。

クリップ、フックの外し方・取り付け方

クリップおよびフックの取り外し方と取り付け方を下記に説明します。

クリップＡ、Ｂ

【外し方】
クリップクランプツール等で画像①のように中央部を少し引き上げ、クリップ全体を手で引き抜きます。

【取り付け方】
クリップ中央部を引き上げた状態でクリップをクリップ穴へ挿し込み、クリップ中央部を指で押し込み固定します。

クリップＣ、Ｄ、Ｅ

【外し方】
クリップ穴に挿し込まれ、固定されています。引っ張ることで外すことが出来ます。

【取り付け方】
クリップ穴へ挿し込み、押し込むことで取り付け出来ます。

フックＨ、Ｊ

【外し方】
引っ張ることで外すことが出来ます。

【取り付け方】
フック穴へ挿し込み、押し込むことで取り付け出来ます。

フックＫ

【外し方】
『フックＫ外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フック穴へ挿入することで取り付け出来ます。

フックＬ

【外し方】
『フックＬ外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

フックＭ

【外し方】
『フックＭ外し方イメージ図』のようにバンパーを引き出します。

【取り付け方】
フックとフック穴の位置を合わせ、押し込むことで取り付け出来ます。

≪注意≫
※フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、バンパー、フロントバンパーセンターガーニッシュ、フロントバンパーサイドガーニッシュを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーやフロントバンパーセンターガーニッシュ、フロントバンパーサイドガーニッシュに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

以下の手順で、バンパーを外します。
バンパーの取り外しに自信の無い方は、ディーラーまたはカー用品店へ依頼されることをお薦めします。
また、「全方位モニター」搭載車両の場合は、バンパーの取り外しに関する注意点等を事前にディーラーへご確認ください。

• ボンネットを開け、クリップＣ（４箇所）とクリップＤ（２箇所）とフックＨ（１１箇所）を外し、フロントバンパーセンターガーニッシュを外します。フックＪ（左右各４箇所）を外し、フロントバンパーサイドガーニッシュを外します。

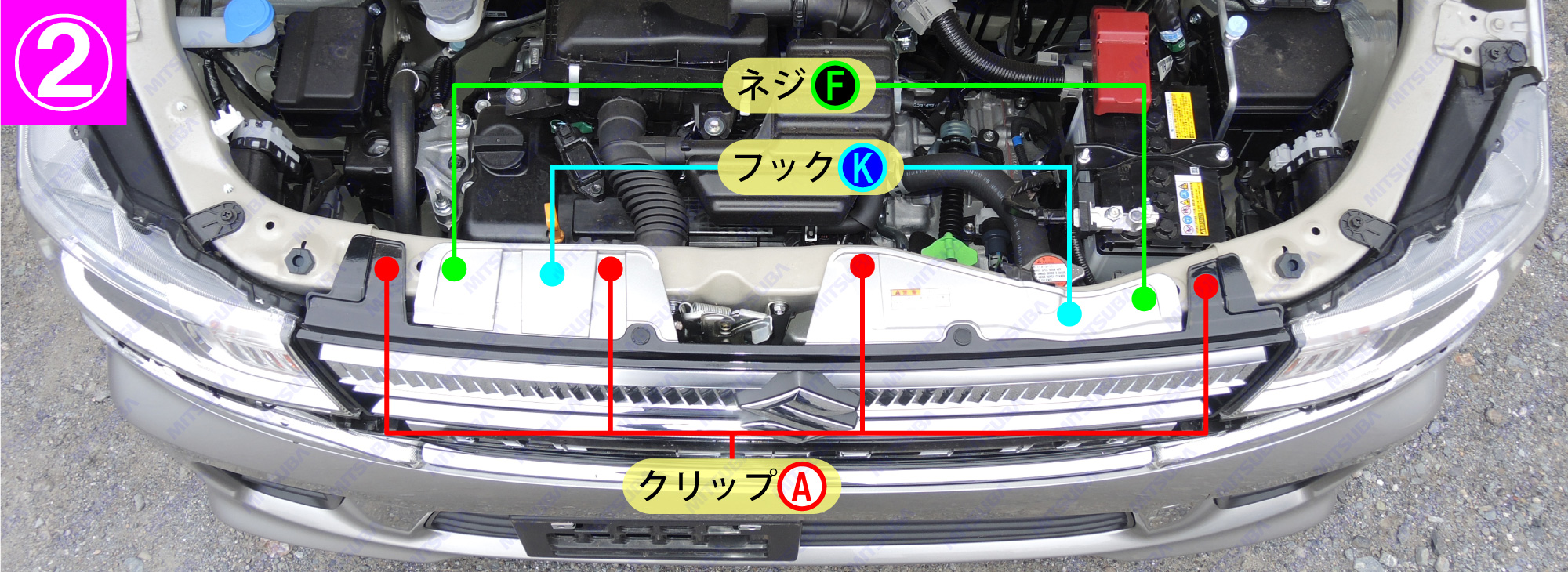

• バンパー上面のネジＦ（２箇所）とクリップＡ（４箇所）とバンパーの裏側にあるフックＫ（２箇所）を外します。
• ナンバープレートを外し、ナンバープレート裏にあるネジＦ（１箇所）とバンパー下面にあるクリップＡ（２箇所）とクリップＢ（４箇所）を外します。
• タイヤハウス内のネジＧ（左右各１箇所）を外し、バンパー端部のフックＬ（左右各２箇所）を①～②の順番で外します。
• バンパー裏にあるクリップＤ（２箇所）とクリップＥ（２箇所）を外し、フックＭ（４箇所）を外すとバンパーが外れます。
• バンパーが外れましたら、バンパーを安全な場所へ移動させます。

≪注意≫
※フックやクリップで固定された部分を力まかせに引っ張ると、フックやクリップ、バンパー、フロントバンパーセンターガーニッシュ、フロントバンパーサイドガーニッシュを破損させる恐れがありますので、十分注意して作業を行なってください。また、バンパーやフロントバンパーセンターガーニッシュ、フロントバンパーサイドガーニッシュに無理な力を加えると表面の白化や塗装のひび割れ、変形破損の原因となりますので、取り扱いには十分注意してください。

純正ホーンを外します。

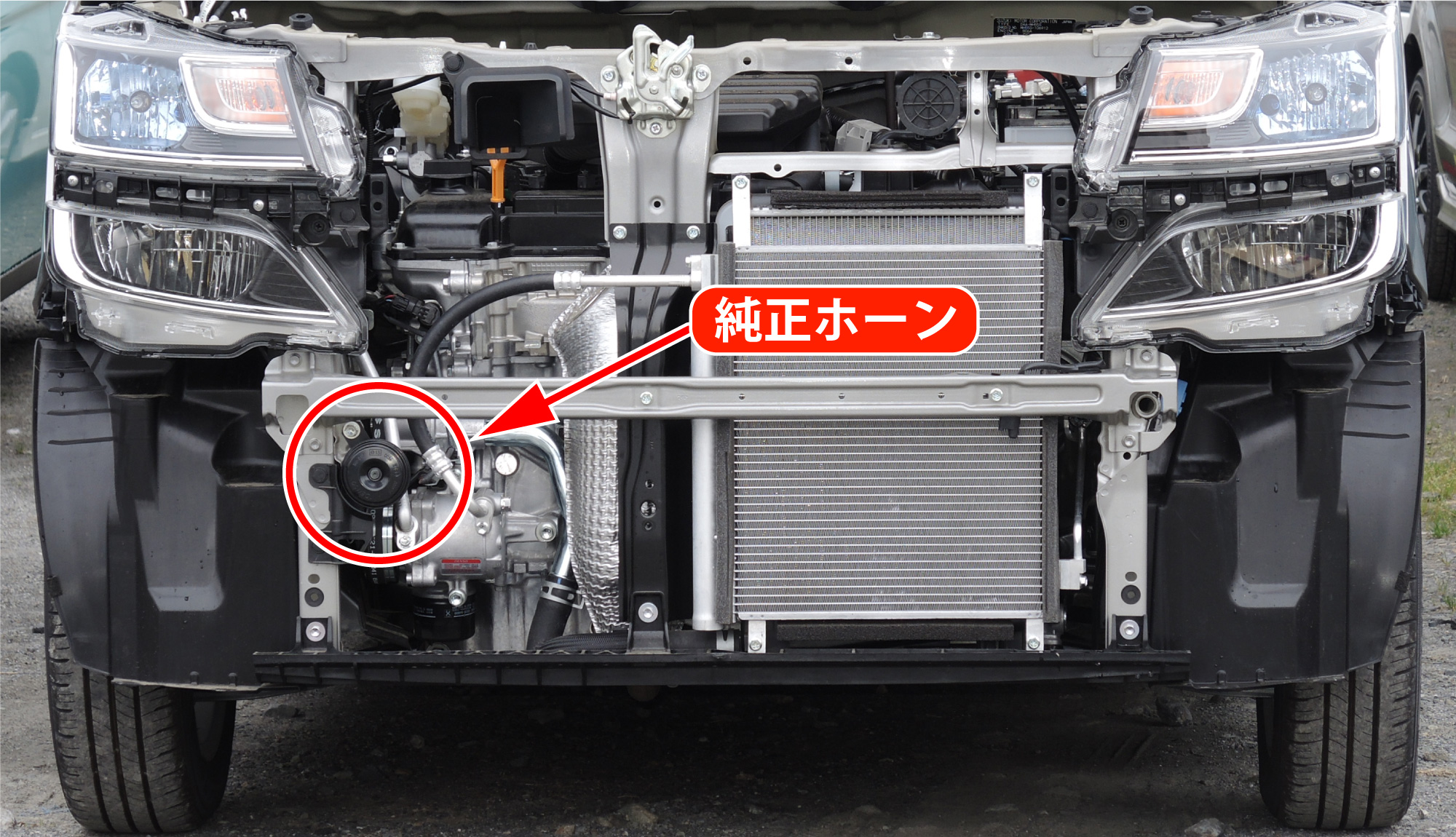

バンパーを外すと、画像の位置に純正ホーンが１個あります。これを外します。

※純正ホーンの端子数は１つでした。（１端子ホーン）

次の手順へ

• ホーン取付　→　５

以下の手順で、新設ホーンを取り付けます。

※取付Ｌ形ステーセット（ＳＺ－１１３８）を１セット使用します。

新設ホーンは、運転席側のヘッドライト脇の位置へ取り付けます。

※画像は「アルファーⅡコンパクト」の取り付け例です。

• 運転席側ヘッドライト脇の上側へＨｉホーン取り付け
  ※プラウドホーンの場合は、Ｌｏホーンを取り付けます。
  ①：ヘッドライト脇（上側）にあるサービスホールへＬ形ステー（ＳＺ－１１３８）をＭ８ボルト・ナット（Ｌ形ステーセット同梱）で画像のように固定します。
  ②：固定したＬ形ステー（ＳＺ－１１３８）にＭ８ボルト・ナット（別途準備）でホーンを固定します。
  ※ホーンを取り付け後、バンパーを車両に覆いかぶせ、バンパー裏の突起物とホーンが干渉しないことを確認してください。
  干渉してしまう場合は、ホーンステー（ホーンに同梱）を固定したネジを一旦緩め、バンパー裏の突起物とホーンが干渉しない位置となるようにホーンステー（ホーンに同梱）角度の再調整を行なってください。
• 運転席側ヘッドライト脇の下側へＬｏホーン取り付け
  ※プラウドホーンの場合は、Ｈｉホーンを取り付けます。
  ③：ヘッドライト脇（下側）にあるサービスホールへＬ形ステー（ＳＺ－１１３８）をＭ８ボルト・ナット（Ｌ形ステーセット同梱）で画像のように固定します。
  ④：固定したＬ形ステー（ＳＺ－１１３８）に画像のようにホーンを裏向きにして、Ｍ８ボルト・ナット（別途準備）でホーンを固定します。

次の手順へ

• ホーン配線（アルファーⅡコンパクト、プラウドホーン）　→　６
• ホーン配線（超音７００ＨＺ）　→　７

新設ホーンの配線を行ないます。

アルファーⅡコンパクト、プラウドホーンの場合

ホーンの配線は、下記の何れかの方法で配線します。
今回、ホーンハーネスセット（ＳＺ－１１３３）を使用した際の配線方法を記載します。
※ホーンハーネスセット（ＳＺ－１１３３）とは、ホーン接続用にリレー回路が組まれた配線キットです。ミツバ製ホーンはもちろん、各メーカーのホーンも簡単・確実・短時間で配線出来ます。

ホーンリレーを使用する理由

シングルホーンからダブルホーンへ交換すると、ホーンが２つになるので、単純に電流容量も２倍となり、車両への負担が倍増します。
車両によっては、車両側ヒューズが切れる等の症状が発生する恐れがあり、車両側への負担軽減を目的にホーンリレーの使用を薦めています。

• 配線方法１
  ホーンハーネスセット（ＳＺ－１１３３）を使用して配線します。同梱のリレーは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・ボルト・ナット別途準備）ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
• 配線方法２（純正ホーン配線を傷付けない方法）
  ホーンハーネスセット（ＳＺ－１１３３）と純正変換コード１（ＳＺ－１１５１）を使用して配線します。同梱のリレーは、市販ステーを加工して画像の位置へ取り付けます。（市販ステー・ボルト・ナット別途準備）ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※純正変換コード１（ＳＺ－１１５１）は純正配線へ接続し、コネクターで純正配線に傷を付けないために使用します。

※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

• 完成　→　８

新設ホーンの配線を行ないます。

超音７００ＨＺの場合

ホーンの配線は、超音７００ＨＺ同梱のハーネスを使用し、下記の何れかの方法で配線します。

• 配線方法１
  超音７００ＨＺ同梱のハーネスを使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。
• 配線方法２（純正ホーン配線を傷付けない方法）
  超音７００ＨＺ同梱のハーネスと純正変換コード１（ＳＺ－１１５１）を使用して配線します。ハーネスを引き回す際は、高温になる場所や回転機等を避けてください。

※純正変換コード１（ＳＺ－１１５１）は、コネクター等で純正配線を傷付けないために使用します。

※配線接続後は、ホーンボタンを押しホーンが正常に吹鳴するか確認してください。

次の手順へ

• 完成　→　８

バンパー、フロントバンパーサイドガーニッシュ、フロントバンパーセンターガーニッシュを戻して完成です。
